Канализационные затворы

Варианты исполнения канализационных затворов

Процесс нормальной эксплуатации водопроводных и канализационных сетей неотрывно связан с использованием запорно-регулирующей арматуры (канализационные затворы, задвижки, шандоры).

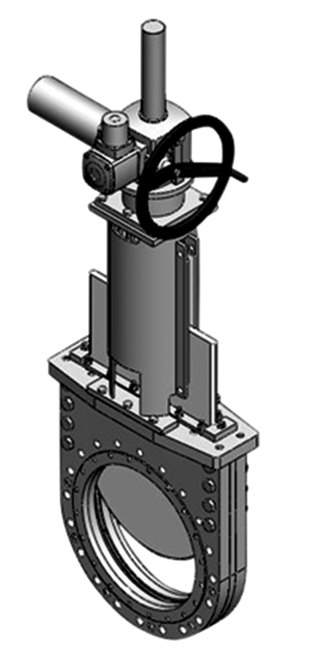

ЗАТВОР (ЗАДВИЖКА) КАНАЛИЗАЦИОННЫЙ ШИБЕРНЫЙ ТИПА ЗШЭП

Задвижка шиберная с электроприводом типа ЗШЭП предназначена для установки в напорных трубопроводах канализационных сетей, насосных станций и очистных сооружений водопровода в качестве запорного герметичного или регулирующего устройства.

Конструкция затвора ЗШЭП построено по схеме задвижки шиберного типа с запорным элементом (шибером), перемещающимся в едином корпусе перпендикулярно направлению потока рабочей среды (с неполным выходом щита из герметичного корпуса в атмосферу при открытии), с винтовым подъемным устройством, с электроприводом. На внутренней части стенок корпуса расположены полиуретановые уплотнительные элементы, крепление которых обеспечивает возможность их быстрой замены.

В верхней части корпуса расположено уплотнение запорного элемента (шибера), имеющее возможность регулировки герметичности при эксплуатации. На корпусе установлено опорно-подъемное устройство с направляющими, обеспечивающими устойчивое положение щита в полном диапазоне его перемещений. Закрытие и открытие задвижки осуществляется от электропривода, либо вручную, вращением маховика.

• Благодаря внедрению оригинальных конструктивных решений и применению современных материалов с улучшенными эксплуатационными свойствами задвижки ЗШЭП (затворы канализационные) обладают рядом существенных преимуществ:
• минимальные габариты (в сравнении с другими типами задвижек), которые обеспечивают возможность размещения и удобство монтажа задвижки даже в очень ограниченных, стесненных условиях;
• стандартные размеры по фланцевому присоединению и минимальный вес (по сравнению с клиновыми задвижками) придают процессу монтажа высокую универсальность и позволяют разместить запорно-регулирующую арматуру на трубопроводе, не создавая дополнительных нагрузок;
• минимальное гидродинамическое сопротивление проточной части корпуса затвора за счет отсутствия сужений и выступающих частей в проходном сечении позволяет ЗШЭП намного лучше взаимодействовать с потоками среды большой вязкости в отличие от дисковых задвижек (канализационных затворов);
• надежное, бесперебойное функционирование задвижки при наличии в рабочей среде абразива и других механических загрязнений благодаря устойчивости конструктивных материалов к абразивному износу, при этом исключается возможность образования отложений в нижней части корпуса;
• длительный срок службы затворов за счет применения материалов с высокими антикоррозионными свойствами:нержавеющая сталь, бронза, износоустойчивые полимерные материалы;
• длительная работа в режиме дросселирования потока рабочей среды благодаря отсутствию рабочих нагрузок на приводной механизм и отсутствию вибраций щита в направляющих стойках при любом его промежуточном положении, этим качеством задвижки ЗШЭП (затворов канализационных) выгодно отличаются от прочих конструкций;
• возможность надежного стопорения запорного элемента (шибера) задвижки в конечных положениях механическими фиксаторами;
• высокая степень защиты элементов конструкции задвижки от повреждений при превышении рабочего усилия благодаря применению современных электроприводов с автоматической предохранительной системой;
• электропривод задвижки может иметь повышенное влагозащищенное и взрывобезопасное исполнения, а также может быть оборудован блоком автоматизированного управления с интерфейсным выходом. Задвижки ЗШЭП (канализационные затворы) поставляются в собранном виде, полностью готовые к оперативному монтажу на трубопроводе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАНАЛИЗАЦИОННЫХ ЗАТВОРОВ

• условный диаметр проходного сечения задвижки DN – от 600 до 1200 мм;
• максимальный напор рабочей среды PN –10 бар (1,0 МПа);
• присоединение на трубопровод – фланцевое, по ГОСТ 12815 для PN = 16 бар (1,6 МПа);
• герметичность задвижки – кл. А по ГОСТ 9544.4;
• рабочее положение ножевого запорного элемента (щита) по отношению к направлению потока рабочей среды – произвольное (двухстороннее действие);
• срок службы задвижки – 30 лет.

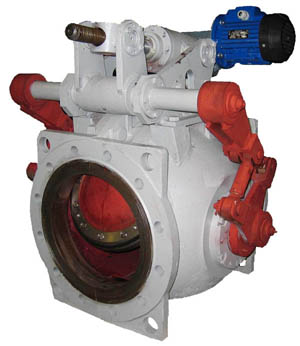

ЗАДВИЖКА ЗАПОРНО-РЕГУЛИРУЮЩИЯ ДЛЯ НАПОРНЫХ ТРУБОПРОВОДОВ КАНАЛИЗАЦИОННЫХ СЕТЕЙ

Сертифицированные канализационные затворы (задвижки) поворотного типа предназначены для установки в напорных трубопроводах канализационных и водопроводных сетей в качестве надежного запорного устройства, предназначенного для герметичного перекрытия и регулирования потока рабочей среды.

Конструкция канализационной задвижки, не имеющая аналогов и защищенная патентом, позволяет производить открытие и закрытие запорного элемента без трения об уплотнительный элемент, чем обеспечивается длительный срок службы уплотнения даже при большом содержании абразива в среде.

Электромеханический привод обеспечивает возможность плавного регулирования площади проходного сечения и фиксацию запорного элемента в любом положении без ограничения по времени.

Управление работой привода производится программируемым электронным блоком управления с бесконтактным датчиком положения запорного элемента, который позволяет полностью автоматизировать процесс управления канализационным затвором в том числе с использованием компьютерной техники.
